电压电流组合表
概述
三相电压电流组合表是一种具有可编程测量、显示、数字通讯功能的多功能电测仪表,能够完成电量测量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED 现场显示和远程RS-485数字接口通讯采用MODBUS-RTU通讯协议。
特点
测量：三相电压、三相电流
显示：三排LED数码/LCD液晶显示、可视度
通讯：RS485通讯，MODBUS-RTU协议
输入：4路开关量输入
输出：4路开关量输出
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核

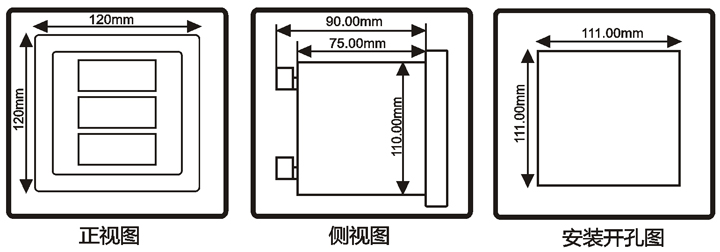

外形图及开孔尺寸图

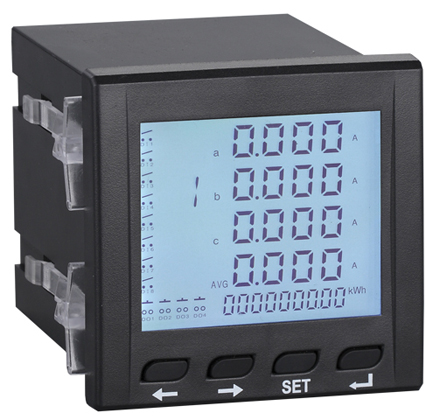

实物示意图

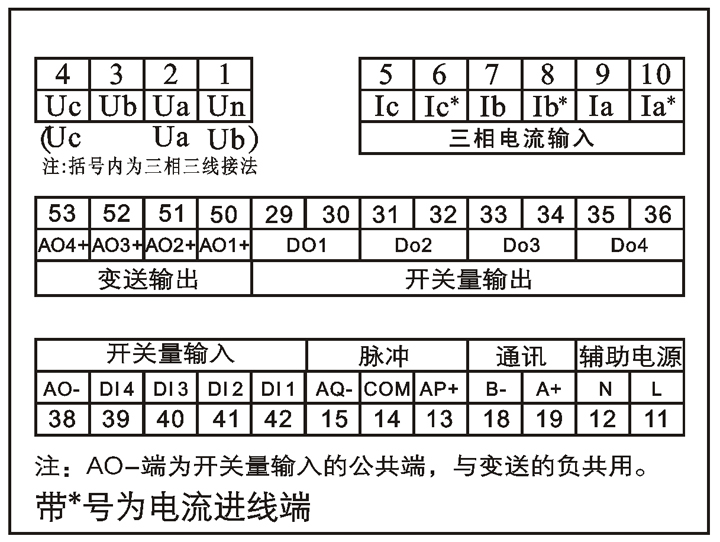

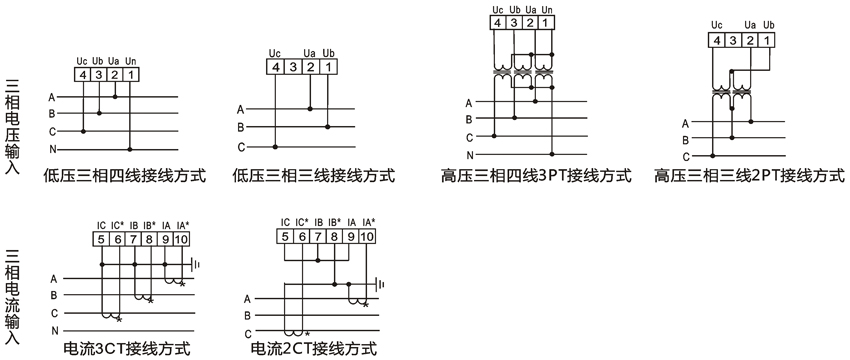

实物接线图
